Konfigurasi VLAN via Cisco Packet Tracer
Apa itu Vlan,...?
Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.
Berikut langkah-langkah konfigurasi Vlan di Cisco Packet Tracer;
1. Membuat topologi jaringannya dulu
2. Konfigurasi Router
3. Konfigurasi Switch 1
4. Konfigurasi Switch 2
5. Setting IP Komputer/PC & Server
- Gambar dibawah ini adalah gambar topologi saya,
- Konfigurasi Router
Router>en
Router#conf t
Router(config)#int g0/1
Router(config-if)#ip address 192.168.20.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int g0/0
Router(config-if)#ip address 192.168.10.5 255.255.255.252
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int g0/0.50
Router(config-subif)#encapsulation dot
Router(config-subif)#encapsulation dot1Q 50
Router(config-subif)#ip address 192.168.50.129 255.255.255.128
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#int g0/0.60
Router(config-subif)#encapsulation dot1Q 60
Router(config-subif)#ip address 192.168.60.65 255.255.255.192
Router(config-subif)#no shut
Router(config-subif)#ex
Router(config)#ex
- konfigurasi switch 0
Switch>
Switch>en
Switch#conf t
Switch(config)#vlan 50
Switch(config-vlan)#name diki
Switch(config-vlan)#ex
Switch(config)#vlan 60
Switch(config-vlan)#name sarifin
Switch(config-vlan)#ex
Switch(config)#int range fa0/2-3
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 50
Switch(config-if-range)#ex
Switch(config)#int range fa0/4-5
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 60
Switch(config-if-range)#ex
Switch(config)#int fa0/1
Switch(config-if)#switchport mode trunk
- Konfigurasi Switch 1
Switch>en
Switch#conf t
Switch(config)#vlan 50
Switch(config-vlan)#name diki
Switch(config-vlan)#ex
Switch(config)#vlan 60
Switch(config-vlan)#name sarifin
Switch(config-vlan)#ex
Switch(config)#int range fa0/1-2
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 50
Switch(config-if-range)#ex
Switch(config)#int range fa0/3-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 60
Switch(config-if-range)#ex
Switch(config)#int fa0/6
Switch(config-if)#switchport mode trunk
Switch(config-if)#ex
Switch(config)#int fa0/5
Switch(config-if)#switchport mode trunk
- Setting IP Komputer/PC & Server
1. Setting IP PC Kelompok Vlan 50
Ip Addres : 192.1968.50.130-192.168.50.133
Gateway : 192.168.50.129
2. Setting IP PC Kelompok Vlan 60
Ip Address : 192.168.60.66-192.168.60.69
Gateway : 192.168.60.65
3. Setting IP PC Server
IP address : 192.168.20.2
Gateway : 192.168.20.1 Setting IP Komputer/PC & Server
1. Setting IP PC Kelompok Vlan 50
Ip Addres : 192.1968.50.130-192.168.50.133
Gateway : 192.168.50.129
2. Setting IP PC Kelompok Vlan 60
Ip Address : 192.168.60.66-192.168.60.69
Gateway : 192.168.60.65
3. Setting IP PC Server
IP address : 192.168.20.2
Gateway : 192.168.20.1

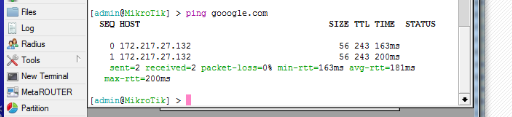

--->> Jika sudah di setting semua kemudian coba test ping!!
jika berhasil akan successfull seperti gambar dibawah
